防爆認證技術之本安型防爆電氣設備的介紹

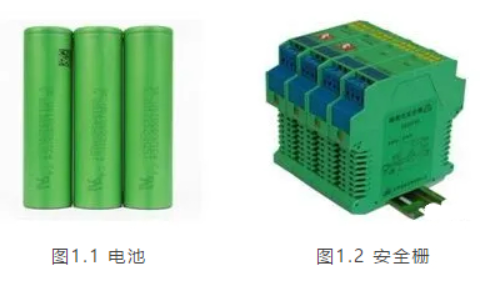

本安型防爆電氣設備通常有兩種供電方式：一種是采用電池供電，如圖1.1所示；另一種是采用外部電源供電。當采用外部電源供電時，一般需要配裝關聯設備，安全柵就是一種廣泛使用的關聯設備，如圖1.2所示。

一、本安型關聯設備之安全柵

關聯設備是指含有限能電路和非限能電路，且結構使非限能電路不能對限能電路產生不利影響的電氣設備。常見關聯設備有安全柵及本安電源等。

安全柵可以形象的比喻成一個“小柵欄”，作用是阻擋高電壓和大電流，阿凡提防爆作為本安電路與非本安電路之間的隔離。

二、安全柵的放置

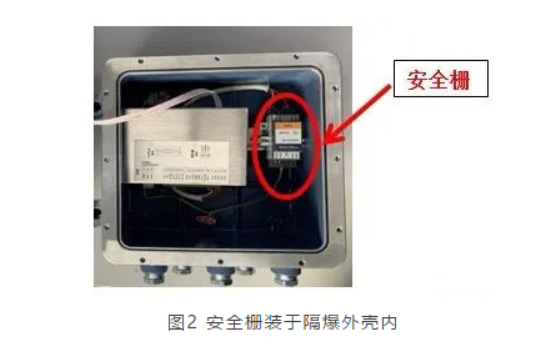

1、安全柵在爆炸性危險環境中使用時，必須由另一種適用的防爆型式保護，如隔爆型、正壓型、澆封型等。如圖2，安全柵裝于隔爆外殼內。

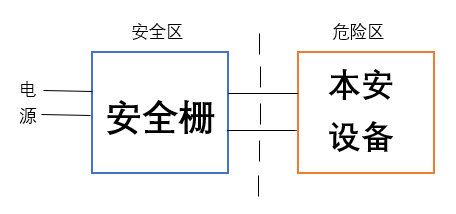

2、安全柵放置于安全區使用（如圖3簡易連接框圖）

注意事項：本安電路與非本安電路端子裸露導電件之間距離不小于50mm；周?chē)h(huán)境溫度不能阿凡提防爆超出設備的使用環境溫度范圍。

三、安全柵的防爆標志舉例

防爆標志[Ex iaGa] IIC，表示此安全柵的設備保護級別為Ga、設備類別為IIC，可連接0、1、2區，IIA、IIB、IIC類別的本安設備。

四、本安設備與安全柵的參數匹配關系

1、安全柵參數：

Uo為最高輸出電壓，

Io為最大輸出電流，

Po為最大輸出功率、

Co為最大外部電容，

Lo為最大外部電感。

2、本安設備參數：

Ui為最高輸入電壓，

Ii為最大輸入電流，

Pi為最大輸入功率，

Ci為最大內部電容，

Li為最大內部電感。

3、安全柵參數與本安設備參數的匹配關系：

Uo (最高輸出電壓) ≤ Ui (最高輸入電壓)

Io (最高輸出電流) ≤ Ii (最高輸入電流)

Po (最大輸出功率) ≤ Pi (最大輸出功率)

Co (最大外部電容) ≥ Ci (最大內部電容)＋Cc (導線最大分布電容)

Lo (最大外部電感) ≥ Li (最大內部電感)＋Lc (導線最大分布電感)

五、安全柵的選型

1、看證書：在市場上購買時，應選擇經過防爆認證的安全柵；具備制造能力的企業也可以自行生產，但需要經國家阿凡提防爆指定的認證機構認證。

2、查標志：選配安全柵的防爆標志應符合危險區域（如0區、1區、2區、20區、21區、22區）及區域內氣體或粉塵所屬分類的要求。

3、配參數：Uo≤Ui、Io≤Ii、Po≤Pi、Co≥Ci+Cc、Lo≥Li+Lc。
