隨著防爆認證技術的發展， 對各行業、各產品的防爆認證技術應用也越來越多。燃油加油機阿凡提防爆是石化行業最常見的加油設備，在傳統防爆理解里，用于加油站的電氣產品一般都要求是防爆的才行。加油站整個范圍都應該化為防爆區域。

如：油罐車卸汽油時爆炸危險區域劃分

0區：油罐內部油品液面以上的罐內整個空間。

1區：以通氣口為中心，半徑為1.5米的球形空間和以密閉卸油口為中心，半徑為0.5米的球形空間。

2區：以通氣口為中心，半徑3米的球形并延至地面的空間和以密閉卸油口為中心，半徑為1.5米的球形并延至地面的空間。

而對于有上下有150mm隔離帶的加油機，隔離帶上部分是屬于安全區的。

其防爆系統設計與普通燃油加油機防爆系統設計有明顯區別，其防爆系統設計主要依據是GB50156- 92《小型石油庫及汽車加油站設計規范》。

加油機主體部分和電腦部分隔離150mm，其上部電腦部分作為安全環境處理，那么，電腦箱部分為非防爆部件，如電腦箱部分裝有本安關聯電路，僅考核關聯電路部分。

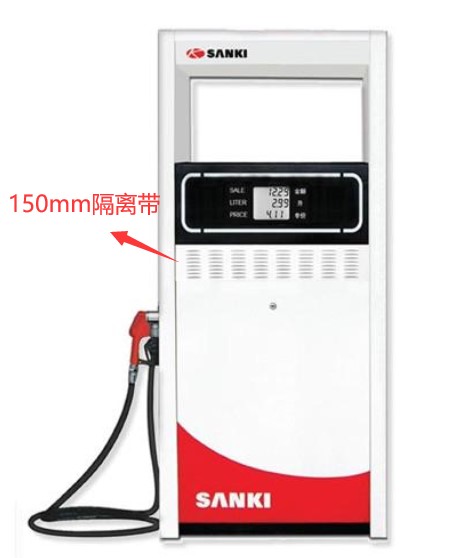

從上圖可以看出，加油機主體上部150mm為安全區域，因此在安全區域可以放置非防爆電氣設備，如加油機的電源、控制板和照明燈具等電路，而防爆電氣設備如防爆電機、防爆電磁閥、油槍開關和阿凡提防爆計量傳感器等放置在加油機主體下部的危險區域內。由此可見,該種類型的加油機防爆系統設計關鍵在于: 加油機電腦部分與加油機主體部分之間保證隔離150mm的空間，形成一個通風通道。

由于安裝于隔離帶上面部分的電氣部件可以是非防爆的，但針對于一些需要跟下部防爆設備進行信息交換的產品，這個就要按照防爆關聯設備來處理了。例如加油次數信號采集器，需要采集[敏感詞]防爆編碼器的數據，再通過無線通訊發送到控制終端。因此，要保證采集器的與編碼器的通訊電路是本安的。而供電部分則按非防爆處理即可。
